Produktdetails:
Zahlung und Versand AGB:
|
| Stromspannung: | 380 - 480 V | Nennfrequenz: | 50 /60 Hz |
|---|---|---|---|
| Leistung: | 50, 56, 56 kW | Isolationsklasse: | H |
| Spannungsregelung (0 Last): | ≥95 % ~ 105 % | Rotationsgeschwindigkeit: | 1500 / 1800 U/min |
| Pole nein.: | 4 | Schutznote: | IP 23 |
| Telefonischer Einflussfaktor: | TIF<50 | Harmonischer Koeffizient: | THF<2% |
| Hervorheben: | Bürstenloser Generator,Bürstenloser Wechselstromgenerator |
||

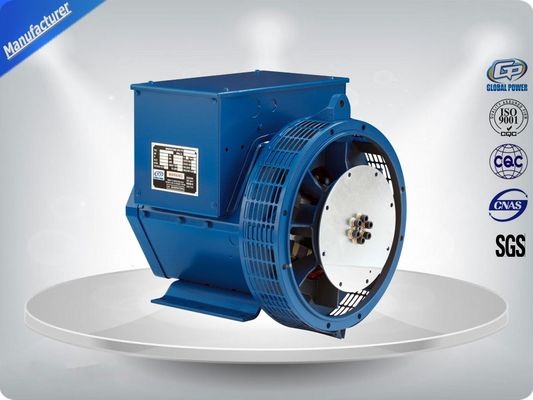

4-Leiter, 3-Phasen-Bürstenloser AC-Generator, selbsterregt mit automatischem Spannungsregler
Standard:
Industriegeneratoren von Global Power erfüllen die Anforderungen von BS EN 60034 und den relevanten Abschnitten anderer internationaler Standards wie BS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Andere Standards und Zertifizierungen können auf Anfrage berücksichtigt werden.
Technische Daten:
| Steuerungssystem Ser.4 | Fremderregt durch P.M.G. | |
| A.V.R | MX321 | MX341 |
| Spannungsregelung | ±1,0% | ±1,0% |
| Steuerungssystem Ser.4 | Selbsterregt | |
| A.V.R | Standard SX460 | Optional AS440 |
| Spannungsregelung | ±1,0% | ±1,0% |
| Isolationssystem | Klasse H | |
| Schutzart | IP23 | |
| Nennleistungsfaktor | 0,8 | |
| Statorwicklung | Doppellagig konzentrisch | |
| Wicklungsteilung | Zwei Drittel | |
| Wicklungsanschlüsse | 12 | |
| Statorwiderstand | 0,101 Ohm pro Phase bei 22°C Sternschaltung | |
| Rotorwiderstand | 0,69 Ohm bei 22°C | |
| Erregerstatorwiderstand | 20 Ohm bei 22°C | |
| Erregerrotorwiderstand | 0,078 Ohm pro Phase bei 22°C | |
| Maximale Überdrehzahl | 2250 U/min | |
| 1 LAGER | 2 LAGER | |
| Gewicht Generator | 311 kg | 330 kg |
| Gewicht gewickelter Stator | 103 kg | 103 kg |
| Gewicht gewickelter Rotor | 95,89 kg | 87,52 kg |
| WR² Trägheit | 0,4999 kgm2 | 0,4682 kgm2 |
| Versandgewicht in einer Kiste | 334 kg | 351 kg |
| Verpackungskistengröße | 105 x 57 x 96 (cm) | 105 x 57 x 96 (cm) |
| 50 Hz | 60 Hz | |||||||
| Telefonstörung | THF<2% | TIF<50 | ||||||
| Kühlluft | 0,216 m³/s 458 cfm | 0,281 m³/s 595 cfm | ||||||
| Spannung Sternschaltung | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
| kVA-Basisleistung für Reaktanzwerte | 60 | 60 | 60 | 58 | 67,5 | 70 | 72,5 | 75 |
Unsere Eigenschaften:
1) Vierpolige, bürstenlose, selbsterregte, tropfwassergeschützte Struktur.
2) Der Stator, gewickelt in 2/3 Teilung, kann die Wellenformverzerrung der Ausgangsspannung effektiv unterdrücken und die Wärme des Magnetfelds reduzieren.
3) Der Rotor reduziert die Spannungsabweichung und den Temperaturanstieg unter nicht-konstanter Last mit Hilfe von dynamischem Ausgleich und dem tadellosen Dämpfer vor der Montage.
4) Die Ausgangsleistung des Erregerrotors versorgt den Hauptrotor über einen dreiphasigen Vollwellenbrückengleichrichter, der durch einen Überspannungsschutz geschützt ist, um Schäden durch den Schock zu vermeiden, der durch die Phasenausfall bei Kurzschluss oder Parallelbetrieb verursacht wird.
5) Der automatische Spannungsregler hat die Eigenschaften, die automatische Lastabwurffunktion eines Motors zu schützen. Er reduziert schnell die Ausgangsspannung eines Stromaggregats, wenn die Motordrehzahl niedriger ist als die normale Drehzahl, was dem Motor oder der Antriebsmaschine hilft, sich bei plötzlicher hoher Last schnell zu erholen.
Wicklungen & Elektrische Leistung:
Alle Generatorstatoren sind mit 2/3 Teilung gewickelt. Dies eliminiert Oberwellen (3., 9., 15. …) auf der Spannungswellenform und gilt als das optimale Design für die störungsfreie Versorgung nichtlinearer Lasten.
Das 2/3-Teilungsdesign vermeidet übermäßige Neutralströme, die manchmal bei höheren Wicklungsteilungen in Parallelschaltung mit dem Netz auftreten. Eine vollständig verbundene Dämpferwicklung reduziert Schwingungen während des Parallelbetriebs. Diese Wicklung, mit der 2/3-Teilung und sorgfältig ausgewählten Pol- und Zahndesign, gewährleistet eine sehr geringe Wellenformverzerrung.
Anschlüsse & Anschlusskasten:
Standardgeneratoren sind 3-phasig umschaltbar mit 12 Enden, die zu den Anschlüssen geführt werden, die an einer Abdeckung am nicht angetriebenen Ende des Generators montiert sind. Ein Anschlusskasten aus Stahlblech enthält den AVR und bietet ausreichend Platz für die Verkabelung und Kabelverschraubungen des Kunden. Er verfügt über abnehmbare Paneele für einen einfachen Zugang.
Unser Bild:
Garantie:
1) Garantiezeitraum: Ein Jahr oder 1000 Betriebsstunden, je nachdem, was zuerst eintritt.
2) Während der Garantiezeit werden die Ersatzteile über Ihre Speditionsagentur in China verschickt.
3) Ersatzteile können auch per Luftfracht versandt werden.
4) Eine 24-Stunden-Service-Hotline steht den Kunden zur Verfügung.
